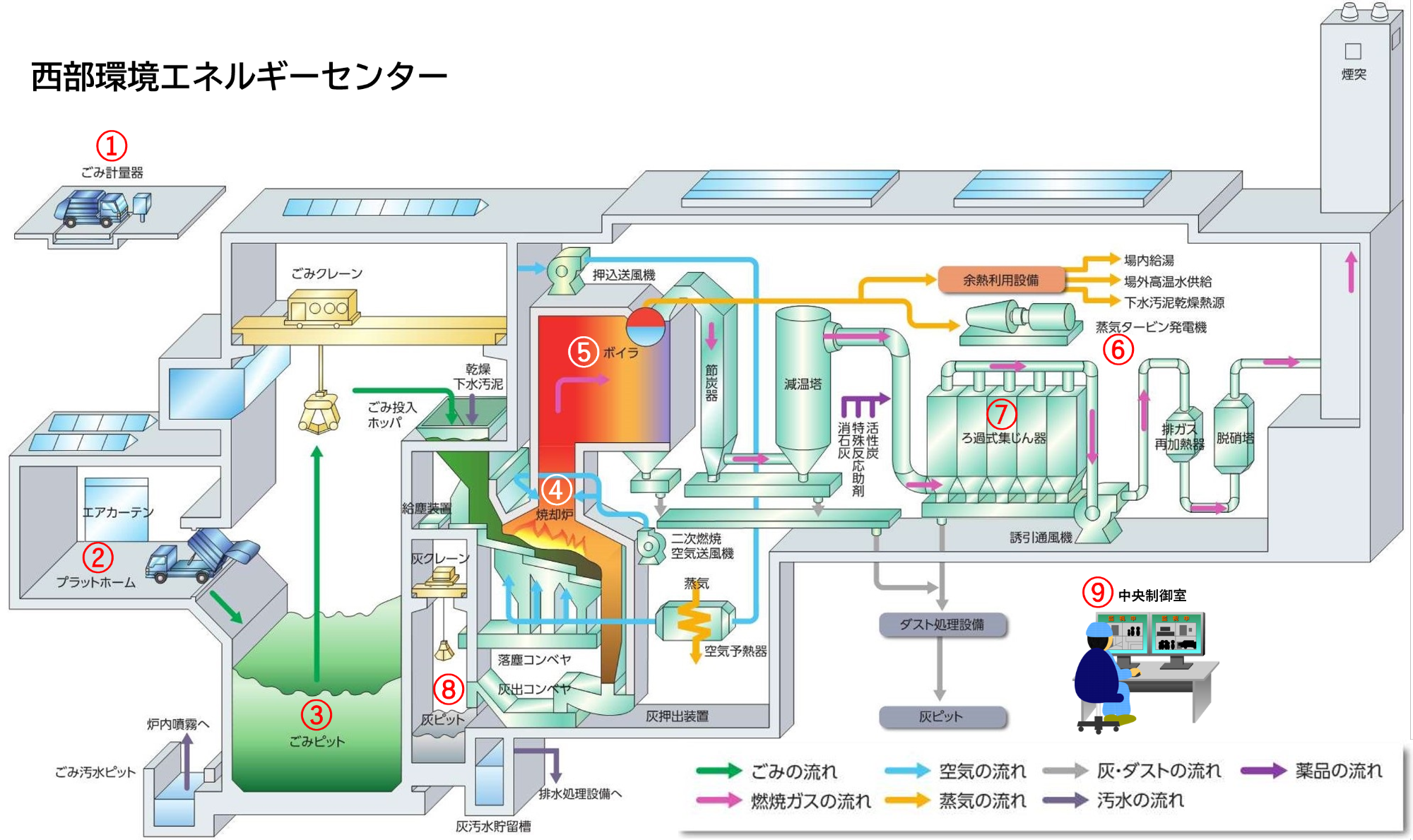

ごみ焼却のしくみ

ごみ計量棟は、ごみ収集車の重さを量る場所です。

入口と出口に計量器があり、ごみを積んできた収集車の重さとごみを捨てた後の重さの差から、運んできたごみの量を算出します。

収集車の情報が登録されたICカードを計量時にかざすことによって、運んできたごみの量や時間などのデータが記録・集計されます。

入口で計量したごみ収集車は、プラットホームへ進みます。

プラットホームは、ごみ収集車が集めてきたごみを降ろす場所です。

ごみ投入扉が6門あり、扉の向こう側がごみピットとなっています。

ごみ投入扉はごみ収集車の動きに合わせて自動で開閉し、ごみ収集車は入口計量時に指定された扉からごみを投入します。

また、プラットホームの出入口にはエアカーテンという空気の壁があり、ごみのにおいが外へ漏れ出さないようにしています。

ごみピットは、ごみ収集車が集めてきたごみを貯めておく大きな空間です。

プラットホームの床面から14メートルの深さがあり、市内から排出される

3日分のごみ(5000立方メートル)を貯めておくことができます。

ごみピットのごみは、「ごみクレーン」で均一にかき混ぜてから、焼却炉の入口である「ごみ投入ホッパ」へ運ばれます。

焼却炉は、火格子(ストーカ)でごみを送り出しながら燃やす設備です。

焼却炉に投入されたごみは、「乾燥」「燃焼」「後燃焼」の3つの工程で完全に灰になるまで燃やしきります。

1日あたり170トンのごみを燃やすことができる焼却炉が2基あり、24時間連続でごみを燃やしています。

ごみの焼却に必要となる空気は「ごみピット」から取り入れており、ごみを850℃以上の高温で燃やすことにより、ごみのにおいを除去しダイオキシン類の発生を抑制しています。

ボイラは、ごみを燃やした時に出る熱を利用して蒸気を作る設備です。

作り出した蒸気のエネルギーは、蒸気タービン発電機による発電や、隣接する体育館の温水プールの熱源として利用されています。

このように、本来は捨てられてしまう熱エネルギーを回収して、使用することを「余熱利用」といいます。

蒸気タービン発電機は、蒸気の力で羽根車を回して電気を作る設備です。

この電気は環境エネルギーセンター内、隣接施設及び市有施設で利用され、余った電気は電力会社に売却しています。

最大7,000キロワットの発電能力があり、一般家庭で使用した場合、17,500件分に相当します。

ろ過式集じん器は、排ガス中の有害ガスや微細な塵を取り除く装置です。

入口側で消石灰や活性炭を吹き込み、塩化水素、硫黄酸化物などの有害なガスやダイオキシン類をろ布（特殊な布製のフィルタ）を通して反応、吸着させたり、微細な塵をばいじんとして集めます。

灰ピットは、焼却炉から出てくる焼却灰と、ろ過式集じん器で集めたばいじんをセメントで固めた固化灰を貯めておく場所です。

灰ピットの灰は、「灰クレーン」でダンプトラックに積み込まれ、戸室新保埋立場へ運搬し、埋め立てされます。

中央制御室は、オペレータがコンピュータの画面やカメラの映像から機械の運転状況を監視し、24時間交代で運転を行っている部屋です。

工場内の機械は、中央制御室にあるコンピュータに接続されており、温度や圧力など各所から収集したデータをもとに、コンピュータによる自動運転が行われています。

なお、焼却量の調整や機器に異常があった場合には、オペレータが手動で操作を行うことにより最適な運転を継続しています。
